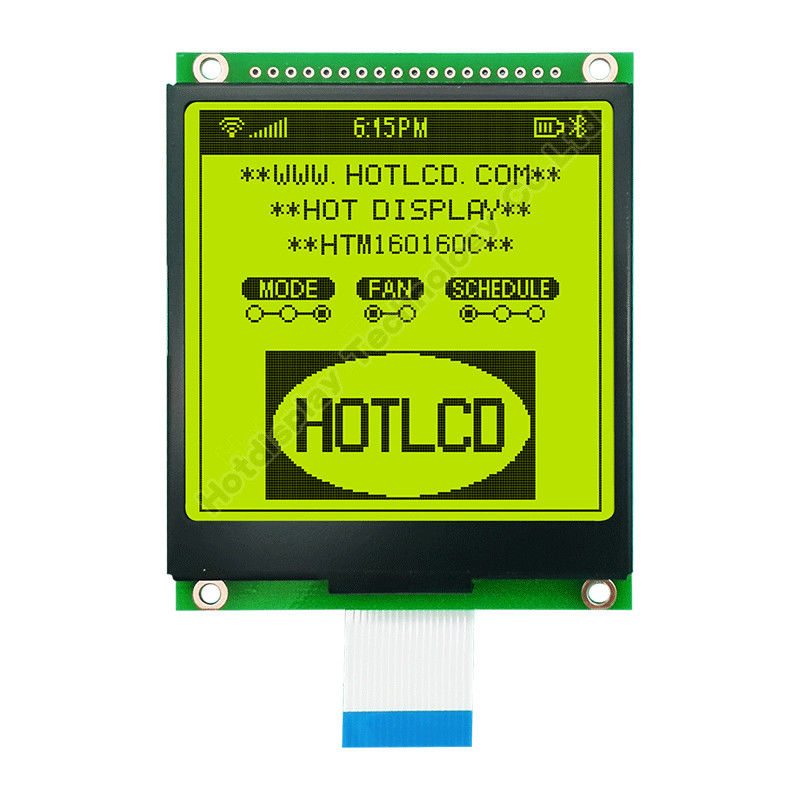

160X160 FSTN Graphic LCD Module With White Backlight UC1698 HTM160160C

Product Details

Place of Origin: dongguan,China

Brand Name: HOTHMI

Model Number: HTM160160C

Payment & Shipping Terms

Minimum Order Quantity: 2

Delivery Time: 25 days

Payment Terms: L/C, D/A, T/T, D/P, Western Union, MoneyGram

Supply Ability: 99999

Get Best Price
Product Details
Highlight:

Square Graphic LCD Module

,

FSTN Graphic LCD Module

,

Electricity Meter FSTN LCD display

Product Type:
COG LCD Module With Panel
Display Content:
160X160
Product Application:
Electricity Meter
Viewing Angle:
6H
Number Of PINS:
FFC-18PIN
Special Instructions:
MCU/8bit
Driver Chip Model:
UC1698
Product Type:
COG LCD Module With Panel
Display Content:
160X160
Product Application:
Electricity Meter
Viewing Angle:
6H
Number Of PINS:
FFC-18PIN
Special Instructions:
MCU/8bit
Driver Chip Model:
UC1698
Product Description

160X160 Graphic LCD Module | FSTN - GRAY Display With White Backlight UC1698/HTM160160C



HTM160160C | Monochrome Graphic Module | 160x160 Pixels | Transmissive LCD | White Backlight | FSTN (-) Negative Blue Display | Built-in Negative Voltage | Selectable Font Size



Product parameters



ITEM STANDARD VALUE UNIT
Number of dots 160*160 DOTS ----
Module dimension 60.0x60.0 mm
View display area 54.38*54.38 mm
Dot size 0.32(W) x 0.30(H) mm
Dot pitch 0.34(W) x 0.34(H) mm
Operating temp -20~70
Storage temp -30~80



Driving Method



1/ 128 DUTY,1/ 12 BIAS,VOP= 15.0V



Viewing direction



6 O’CLOCK



Display mode



FSTN/ (gray)



Display type



TRANSMISSIVE / NEGATIVE



Driver IC



UC1698 or EQUIV

Backlight WHITE



Mechanical Data



Item Standard Value Unit
Module Dimension 82.4x66x9.5 mm
Viewing Area 60.0x60.0 mm
Mounting Hole 54.38*54.38 mm
Dot Pitch 0.34(W) x 0.34(H) mm
Dot Size 0.32(W) x 0.30(H) mm



Electrical Characteristics



Item Symbol Standard Value
typ.
Unit
Input Voltage VDD 3.3 V




Interface Pin Function



Pin No. Pin Name Function
1 VSS Negative power supply,0V
2 A0 Data/Command control
3 /WR Write Data/Command Clock
4 /RD Read Data Clock
5 /CS Chip selection input
6 /RST Reste, L->H
7 VDD Power supply voltage (+3.3V)
8-15 D0-D7 Data Bus
16 BLK Backlight Power Supply Negative
17 NC
18 BLA Backlight Power Supply anode (+3.3V)



Items Symbol MIN. MAX. Unit Condition
Supply Voltage VDD -0.3 +4.0 V VSS = 0V
  VDD2 -0.3 +4.0 V VSS = 0V
Input Voltage VIN -0.3 VDD+0.3 V VSS = 0V
Operating Temperature TOP -20 +70 No Condensation
Storage Temperature Tst -30 +80 No Condensation



DC Characteristics



Items Symbol MIN. TYP. MAX. Unit Condition
Operating Voltage(1) VDD 2.4 - 3.6 V
Driver Voltage VLCD -0.3 - 19.0 V
Input High Voltage VIH 0.8 x VDD - VDD V
Input Low Voltage VIL VSS - 0.2 x VDD V
Output High Voltage VOH 0.8 x VDD - VDD V IOH = -0.5mA
Output Low Voltage VOL VSS - 0.2 x VDD V IOL = 0.5mA
Input Leakage Current ILI - - 1.5 μA VIN = VDD or VSS
